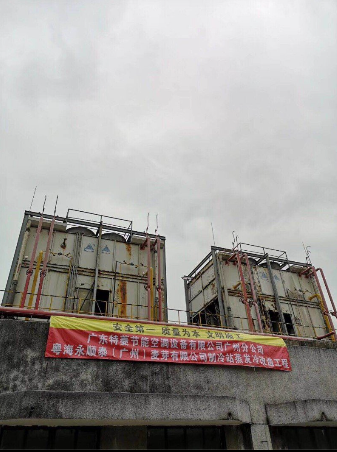

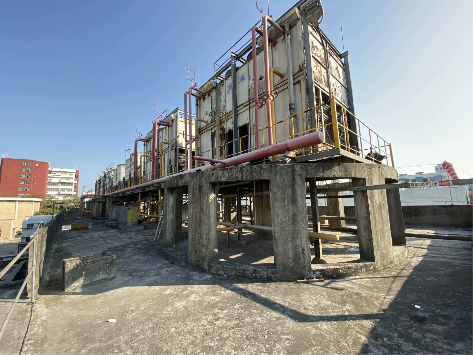

蒸發式冷凝器殼體更換解決方案(蒸發式冷凝器圖片)

廣東特菱節能空調設備有限公司（簡稱特菱空調）是一家專業從事中央空調節能產品開發和生產企業，特菱產品中央空調設備、各類冷卻塔及冷卻塔降噪工程。特菱空調設計上運用美方的技術專利和專有方案，引進了國外先進節能技術，采用先進的TPM、ERP等管理系統，保證產品的優良品質和超高性能。特菱空調為國內大型蒸發式冷凝器提供殼體更換，那么，我們先了解蒸發式冷凝器產品特點吧：

產品特點

高熱交換性能

蒸發式冷凝器殼產品運用了風水同向混流式二次熱交換的盤管與PVC填料組合的技術，實現了換熱。

由于空氣和噴淋水同向流經盤管，噴淋水能均勻地覆蓋在盤管表面，盤管表面濕潤。相比風水逆向的結構，減少了盤管壁干點和水垢的形成。

運行成本低、節能環保

由于產品設計的結構形式，以及其高冷卻塔性能，所以冷凝溫度低，運行節電，節水，低噪音不污染環境和維修成本低等優點。

實現不停機檢修

蒸發式冷凝器產品可在不停機的情況下對浮球閥、過濾網進行檢修。由于產品采用風水同向設計結構，在設備運行時能方便地檢查噴嘴和盤管。

檢修方便

采用人性化結構設計，設置檢修門，內部空間寬敞，檢修人員在產品內部能地進行檢修工作。

方便清洗的傾斜式集水池

集水池底部向排污口端傾斜的結構設計，方便清除集水池的污水及沉淀雜質。

占地面積少、綜合投資低

trlon產品集傳統冷凝器、冷卻塔、循環水泵、水池和連接水管為一體，無需另添置設備即可正常運轉。具有占地面積少，綜合投資低等優點。

直聯式風機

風機采用直聯式結構，無皮帶輪結構帶來的傳動損失。噪音小，故障率低。

運輸安裝方便

trlon產品采用上、下箱體標準組件運輸，現場安裝的方式，大大方便產品的運輸及安裝。

冷凝盤管組

冷凝盤管由φ25mm(GB/T8163)無縫流體管制成，設計壓力為1.97MPa。盤管焊接、組裝及整體熱浸鋅后均在水中經2.5MPa的氣密性試驗(3次)。冷凝盤管組的整體熱浸鋅處理，增強了盤管防腐蝕能力，延長了使用壽命，盤管沿制冷劑流向傾斜便于液體排出，盤管壓力降較低。

配置電子水除垢儀

配置電子水除垢儀，其利用電子脈沖技術對循環水進行防垢除垢、滅菌類和藻類的處理。

循環泵

循環泵采用不受轉向限制的機械密封，無泄漏，壽命長。并選用專用戶外型電機，特殊配置的進口軸承承保機泵長期可靠運行，具有小功率，大流量，低噪音等特點。

可拆式除水器

trlon產品的可拆式除水器采用耐腐蝕PVC材料，其結構通過改變氣流流向，帶走從盤管中出來的濕空氣水份，使水的飄逸率降低至0.001以下。當清洗填料時，可方便的將除水器卸除。

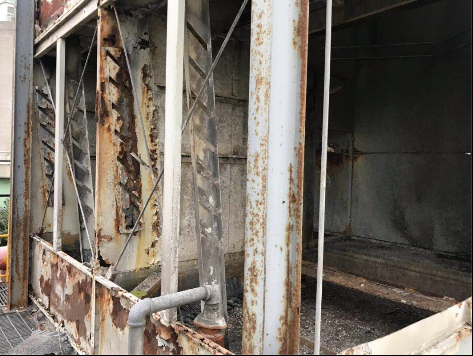

蒸發式冷凝器殼體生銹的原因：

市場上蒸發式冷凝器閉式冷卻塔殼體常用三種材質：鍍鎂鋁鋅鋼板、玻璃鋼板和不銹鋼鋼，三殼材質各有千秋，各有優優劣，用哪種板好呢？特菱小編給大家簡單分析一下吧：

鍍鎂鋁鋅鋼板是一種經過二次防腐加工的板材，其防腐性能好，造價適中，生產方便，市面上絕大多數廠家都用此種板材做為閉式塔殼體。信價比非常高。使用壽命能滿足十五能。

玻璃鋼板的防腐性能最強，價格最便宜，但閉塔是擺放于室外，長期陽光照射容易老化，最重要的是玻璃鋼材質不受壓，不受重，生產過程有污染，也無法回收。對環保破壞比較嚴重。即使再便宜，眾多廠家為了環境也不采用該材質。

不銹鋼板的防腐和防水是不容質疑的，如果條件允許，不銹鋼殼體是最理想的，但唯一遺憾的是目前不銹鋼材質價偏高。好東西你要出得起錢阿。

綜上所述，每種材質的面板都有各自的利弊，沒有絕對的好與壞，客戶在選擇閉式冷卻塔的殼體材質時需要根據實際的現場工況來決定。但市場上蒸發式冷凝器使用的項眾多，使用年限許久，不管是哪種板材，在長期與防腐劑同時使用情況下。導致了殼體腐蝕嚴重。那么更換一臺新的費用很高。更換整個殼體能節省許多成本。

蒸發式冷凝器殼體及盤管更換方案

閉式冷卻塔由外殼、集水箱、盤管、噴淋泵、填料、控制箱、風機電機等部件構成，每一種設備的使用經過長時間消耗，或多或少都會有損壞，閉式冷卻塔也不例外。在閉式冷卻塔中，電機、皮帶、軸承、水泵、風葉等部件是最容易出現故障的部件（易損件），這些部件的損壞，一般的處理辦法不是維修就是更換，這對我們廠家來說還是比較好處理的。

在我們看來，比較難處理的是閉式冷卻塔盤管的更換。閉式冷卻塔盤管由銅管或不銹鋼管制成，它要達到損壞的程度需要經過漫長的過程，它的損壞一般都是使用者維護不當，沒有按時清洗，導致大量污垢腐蝕而損壞，以及極端天氣或自然災害等因素也會損壞盤管。

閉式冷卻塔中當盤管損壞時，我們應該如何更換閉式冷卻塔盤管呢？不要著急，先讓我們來了解一下閉式冷卻塔的結構，如下圖所示就是閉式冷卻塔的結構。

第一步，拆掉風機電機及頂板

結構圖中顯示風機電機是與頂板是連在一起的，擰掉幾個螺栓，幾人合力將其抬下即可。

第二步，拆掉頂部的收水器

根據上圖的結構我們知道，閉式冷卻塔盤管是安裝在設備的中心，上面有收水器覆蓋著，所以我們要更換閉式冷卻塔盤管的話，就應該先把收水器拆掉。

需要注意的是，如果收水器還能繼續使用的話，還請在拆開時溫柔一點，以免弄壞了造成不必要的損失。

第三步，拆除噴淋管道

噴淋系統無非就是布水管道和噴頭組成，拆下來也很容易，這里略過。

第四步，拆掉閉式冷卻塔的外殼

根據上圖的結構我們還知道，閉式冷卻塔盤管的四周是被鍍鋁鋅板外殼所包圍著的，所以我們在拆了收水器后，還需要將外殼也拆除了。

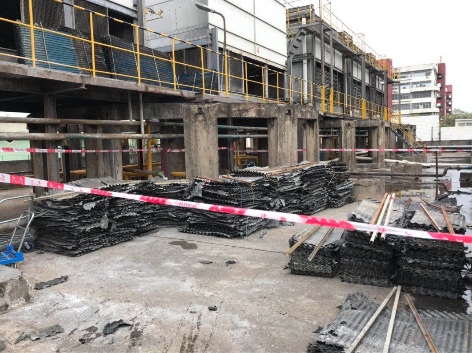

外殼的拆除還算簡單，都是用螺栓固定的，估計不到一個小時就能搞定。假如螺栓銹透了擰不開，大可用氧氣切割，不必心疼。外殼拆除后，納滿污垢的閉式冷卻塔盤管就顯露出來了，將其拆下，閉式冷卻塔的更換工作就完成了一半了。

第五步，清除閉式冷卻塔內部污垢

既然閉式冷卻塔已經被大卸八塊了，經過長時間的使用后，外殼內壁、水箱、補水件等部件會有許多污垢或雜物，將其用水或小鏟子清除干凈，這樣處理后，從新安裝盤管使用時，冷卻效率會提升很多。

第六步、安裝新的閉式冷卻塔盤管

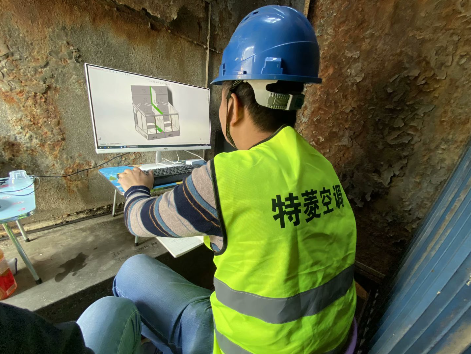

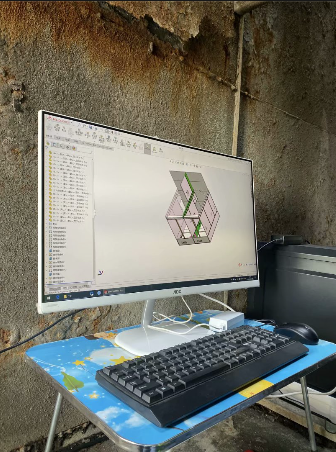

新的閉式冷卻塔盤管必須由技術人員結合設備參數計算，并在結構上做相應調整，這樣的盤管在使用時才能發揮出其應有的效率。盤管的安裝只需按照以上的反步驟進行即可，這里不再表述。

需要注意的是，在安裝外殼時候，每個接縫必須打密封膠，否則會漏水出來。

至此，閉式冷卻塔更換工作就算完成了，需要的部件準備好后，一天的時間都不用就能更換好！在這里，我們要提醒大家，閉式冷卻塔的維護保養很重要，如果保養夠好，水處理比較好，閉式冷卻塔的使用壽命會延長好幾年。如果疏于維護，就會導致盤管爆裂或結垢腐蝕，減少使用壽命。
